ESS(BESS)용 DC Disconnect Switch

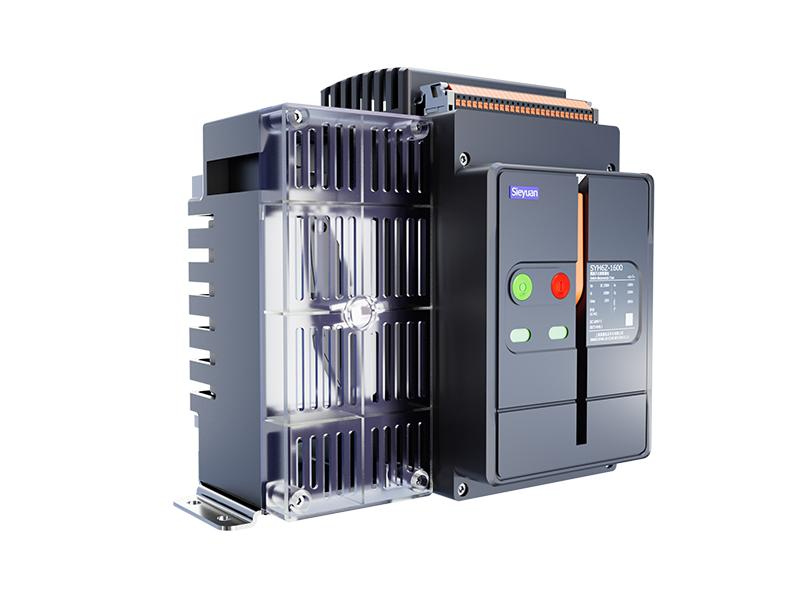

Sieyuan SYH62 Series DC Switch-Disconnector는 ESS(Battery Energy Storage System), PCS(Power Conversion System), 태양광(PV) 및 DC 배전 시스템을 위한 고성능 DC 차단 및 절연 스위치입니다.
최대 DC 1500V의 고전압 환경과 400A의 정격전류를 지원하여 Battery Rack과 PCS 사이의 전원을 안전하게 개폐하고, 유지보수 시 회로를 완전히 절연할 수 있습니다.
고신뢰성 설계와 우수한 차단 성능을 바탕으로 대규모 ESS 프로젝트 및 산업용 에너지 저장 시스템에 적합하며, 안정적인 전력 운영과 작업자의 안전을 동시에 확보할 수 있습니다. Sieyuan은 전력 및 에너지 저장 분야의 글로벌 솔루션 기업으로, 다양한 ESS 프로젝트에 DC Switching 솔루션을 공급하고 있습니다.
ESS(BESS)용 DC Disconnect Switch
Sieyuan SYH62 Series DC Switch-Disconnector는 ESS(Battery Energy Storage System), PCS(Power Conversion System), 태양광(PV) 및 DC 배전 시스템을 위한 고성능 DC 차단 및 절연 스위치입니다.
최대 DC 1500V의 고전압 환경과 400A의 정격전류를 지원하여 Battery Rack과 PCS 사이의 전원을 안전하게 개폐하고, 유지보수 시 회로를 완전히 절연할 수 있습니다.
고신뢰성 설계와 우수한 차단 성능을 바탕으로 대규모 ESS 프로젝트 및 산업용 에너지 저장 시스템에 적합하며, 안정적인 전력 운영과 작업자의 안전을 동시에 확보할 수 있습니다. Sieyuan은 전력 및 에너지 저장 분야의 글로벌 솔루션 기업으로, 다양한 ESS 프로젝트에 DC Switching 솔루션을 공급하고 있습니다.
주요 특징
최대 DC 1500V 고전압 시스템 지원
400A 정격전류 지원
ESS(BESS) 전용 DC Load Break Switch
부하 상태에서 안전한 개폐(Load Break)
유지보수를 위한 완전한 절연(Isolation)
낮은 접촉저항으로 전력 손실 최소화
높은 기계적 내구성과 장수명 설계
Fuse 조합형(Combination Unit) 구성 가능
Panel Mount 및 Door Coupling Handle 적용 가능
IEC 60947-3 기반 DC Switch-Disconnector 설계
주요 사양
항목
사양
제조사
Sieyuan Electric
제품군
SYH62 Series DC Switch-Disconnector
정격전압
최대 DC 1500V
정격전류
400A
적용 규격
IEC 60947-3
설치방식
Panel Mount
동작방식
Manual Operation
주요 기능
Switching / Isolation / Maintenance Disconnect
적용 분야
Battery Energy Storage System(BESS)
Utility Scale ESS
PCS(Power Conversion System)
Battery Rack
Battery Combiner Box
DC Distribution Panel
Renewable Energy System
Solar PV + ESS

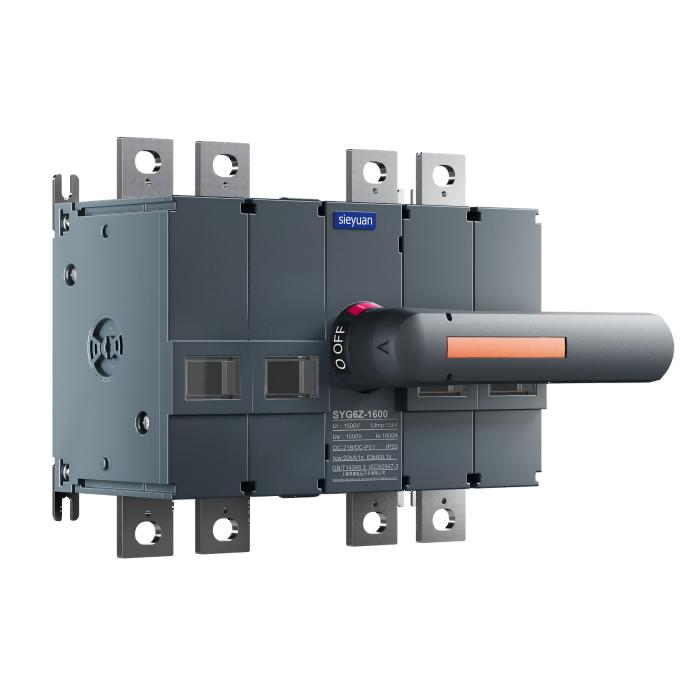

SYG6Z-1600은 Sieyuan의 DC Rotary Switch Disconnector(직류 회전형 절연 스위치) 시리즈 중 하나로, ESS(BESS), 태양광(PV), DC 배전 시스템용으로 설계된 제품입니다.
SYG6Z-1600 주요 특징
항목
내용
모델
SYG6Z-1600
제품 종류
DC Rotary Switch Disconnector
적용 전압
최대 DC 1500V
최대 정격전류
최대 1600A
적용 분야
ESS(BESS), PCS, Battery Rack, PV, DC Distribution
기능
Load Break / Isolation
규격
IEC 60947-3
조작 방식
Rotary Handle(회전 핸들)
안전 기능
Door Interlock, Padlock 지원(모델 및 핸들 옵션에 따라 상이)
Padlock 기능
SYG6Z-1600은 잠금 기능을 사용할 수 있으며, 일반적으로 다음과 같은 기능을 제공합니다.
OFF 위치에서 Padlock 잠금 가능
LOTO(Lock Out / Tag Out) 절차 지원
유지보수 중 오조작 방지
작업자의 감전 사고 예방
임의 전원 투입 방지
Door Interlock과 함께 사용 가능
Padlock(패들락) 기능이란?
Padlock 기능은 Disconnect Switch의 조작 핸들을 자물쇠(Padlock)로 잠글 수 있는 구조를 의미합니다.
이를 통해 유지보수 또는 점검 작업 중 스위치가 다른 사람에 의해 실수로 조작되는 것을 방지하여 작업자의 안전을 확보합니다.
ESS에서 왜 필요한가?
ESS 시스템은 DC 1000V~1500V의 고전압을 사용하기 때문에, 작업 중 전원이 다시 투입될 경우 감전이나 DC 아크(Arc Flash)와 같은 중대한 사고로 이어질 수 있습니다.
Padlock 기능을 사용하면 Disconnect Switch를 OFF 위치에서 잠금(Lock)하여 유지보수 작업이 끝날 때까지 다른 사람이 스위치를 조작할 수 없도록 합니다.
ESS 시스템 적용 예
Battery Rack → DC Disconnect Switch → DC Fuse → PCS → AC Grid
DC Disconnect Switch는 유지보수 및 비상 상황에서 Battery와 PCS를 안전하게 분리하여 작업자의 안전을 확보하고, 시스템 보호 및 안정적인 운영을 지원하는 핵심 설비입니다.
주식회사 이피는 산업용 전력기기 전문 공급업체로서 Sieyuan의 DC Switching 솔루션과 함께 ESS 구축에 필요한 다양한 전력기기를 제공합니다.
DC Disconnect Switch
DC Fuse
Fused Switch
DC UPS
SPD
산업용 전원공급장치(SMPS)
산업용 커넥터 및 통신 솔루션
고객의 ESS 시스템 환경에 적합한 제품 선정부터 기술 지원까지 최적의 솔루션을 제공합니다.
